封闭煤场粉尘检测器

一、产品概述：

    GCG-1000粉尘浓度传感器根据WS/T206-2001公共场所空气中可吸入颗粒物测定方法--光散射法设计，采用了国内外优质的测尘技术，通过红外激光器和进口光电倍增管，将进入暗室里的浮游粉尘在红外激光照射下，在粉尘性质一定的条件下粉尘的散射光强正比于粉尘质量浓度，将散射光强度转换成电信号，通过预置K值可直接计算出粉尘的质量浓度。计算出粉尘的质量浓度通过数码管直接显示并转换成200～1000Hz频率信号或4～20mA电流信号输出，供环境监测或其他测控系统使用。

主要特点：

    测量快速准确、灵敏度高、性能稳定、负载能力强，光道受积尘污染影响小，通过预置K值可测量各类粉尘质量浓度，同时可设定粉尘浓度超标报警阀值，粉尘超标时自动声光报警。

主要用途及使用范围：

    GCG-1000粉尘浓度传感器主要用于各种粉尘作业场所总粉尘的连续监测，公共场所等环境监测。

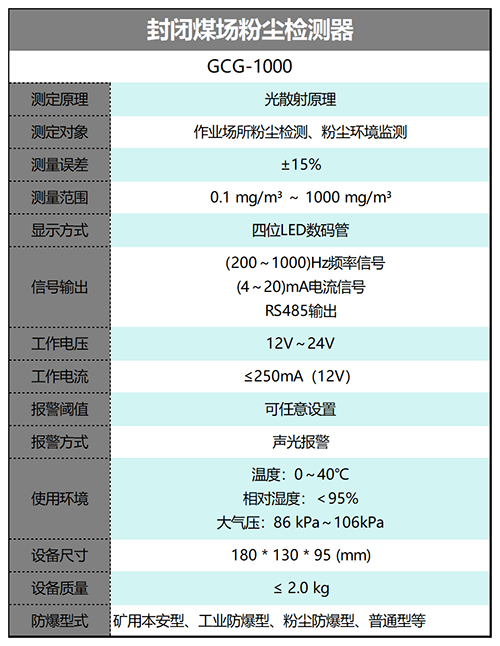

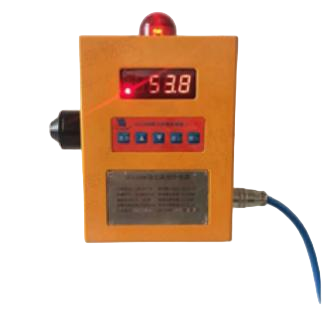

二、产品详情：

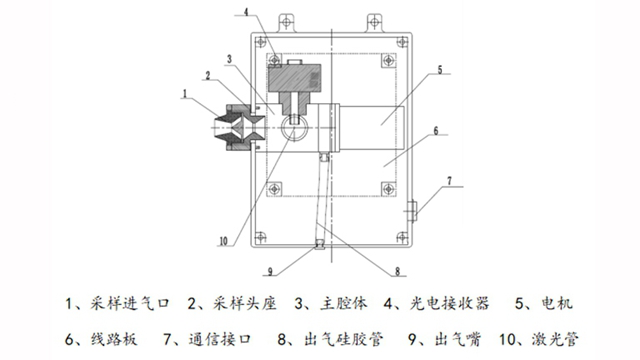

三、结构说明：

       GCG-1000粉尘浓度传感器的原理图。外部含尘空气在风机的吸引下进入采样口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进光电倍增管转换成光电流，经光电流积分电路转换成与散射光成正比的电信号。通过放大电路和A/D转换电路计算出粉尘的质量浓度。

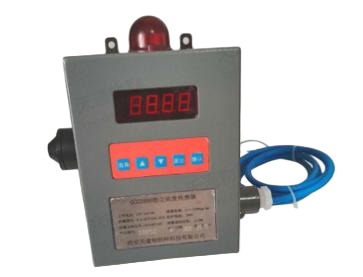

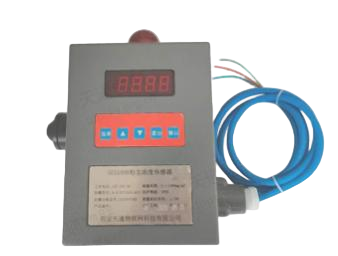

四、仪器各部位：
